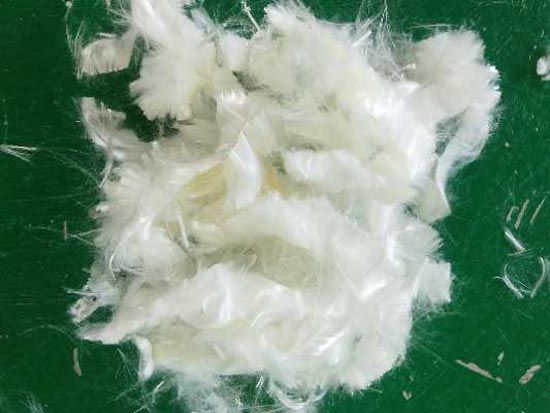

聚乙烯醇纤维外观形状接近棉，但强度和耐磨性都优于棉。用50／50的棉／维混纺织物，其强度比纯棉织物高60％，耐磨性可以提高50％～100％。聚乙烯醇纤维密度约比棉花轻20％，用同样重量的纤维可以纺织成较多相同厚度的织物。

　　 聚乙烯醇纤维在标准条件下的吸湿率为4.5％～5.0％，在几大合成纤维品种中排名靠前。由于导热性差，聚乙烯醇纤维具有良好的保暖性。另外，聚乙烯醇纤维还具有很好的耐腐蚀和耐日光性。

　　 聚乙烯醇纤维的主要缺点是染色性差，染着量较低，色泽也不鲜艳，这是由于纤维具有皮芯结构和经过缩醛化使部分羟基被封闭了的缘故。另外，聚乙烯醇纤维的耐热水性较差，在湿态下温度超过110～115℃就会发生明显的收缩和变形。聚乙烯醇纤维织物在沸水中放置3～4h后会发生部分溶解。再有，聚乙烯醇纤维的弹性不如聚酯等其它合成纤维，其织物不够挺括，在服用过程中易发生折皱。
